Visualisierung

Auf dieser Seite sind einige Abbildungen zusammengestellt, die ich vor 1995 mit den damals zur Verfügung stehenden Mitteln angefertigt habe.

Neuere Grafiken sind u. a. zu finden unter:

Historischer Atlas Schleswig-Holstein	Diplomarbeit	Lehrauftrag Multimediale Visualisierung 2000	Lehrauftrag Multimediale Visualisierung 1998

Höhenmodell mit Landsat TM (Nordpakistan)

Einige Zeit nach Fertigstellung meiner Diplomarbeit habe ich das Höhenmodell Nordpakistans mit Landsat TM-Daten verknüpft und mit PovRay visualisiert.

Stereo-Höhenmodell (Nordpakistan)

Diese Grafik zeigt ein Höhenmodell einer Region in Nordpakistan. Zur dreidimensionalen Betrachtung muß eine Rot-Grün-Brille getragen werden. Die Berechnung des Stereo-Höhenmodells erfolgte mit eigenen Routinen sowie mit Microstation.

Höhenmodell mit SPOT (Plön)

Bei der folgenden Grafik handelt es sich um einen Ausschnitt des 50 m Höhenmodells von Schleswig-Holstein über das ein SPOT Satellitenbild des gleichen Ausschnitts überlagert wurde. Das Resultat ist ein sehr plastisches Falschfarbenbild der Umgebung von Plön auf dem zudem die Landnutzung zu erkennen ist.

Landsat TM (Kiel)

Das Landsat TM Satellitenbild von Kiel ist in der Kanalkombination 7-4-1 dargestellt. Hergestellt wurde es aus den Rohdaten mit Hilfe von Erdas Imagine.

Gitter- und Schummerungsmodell (Amazonas-Mündung)

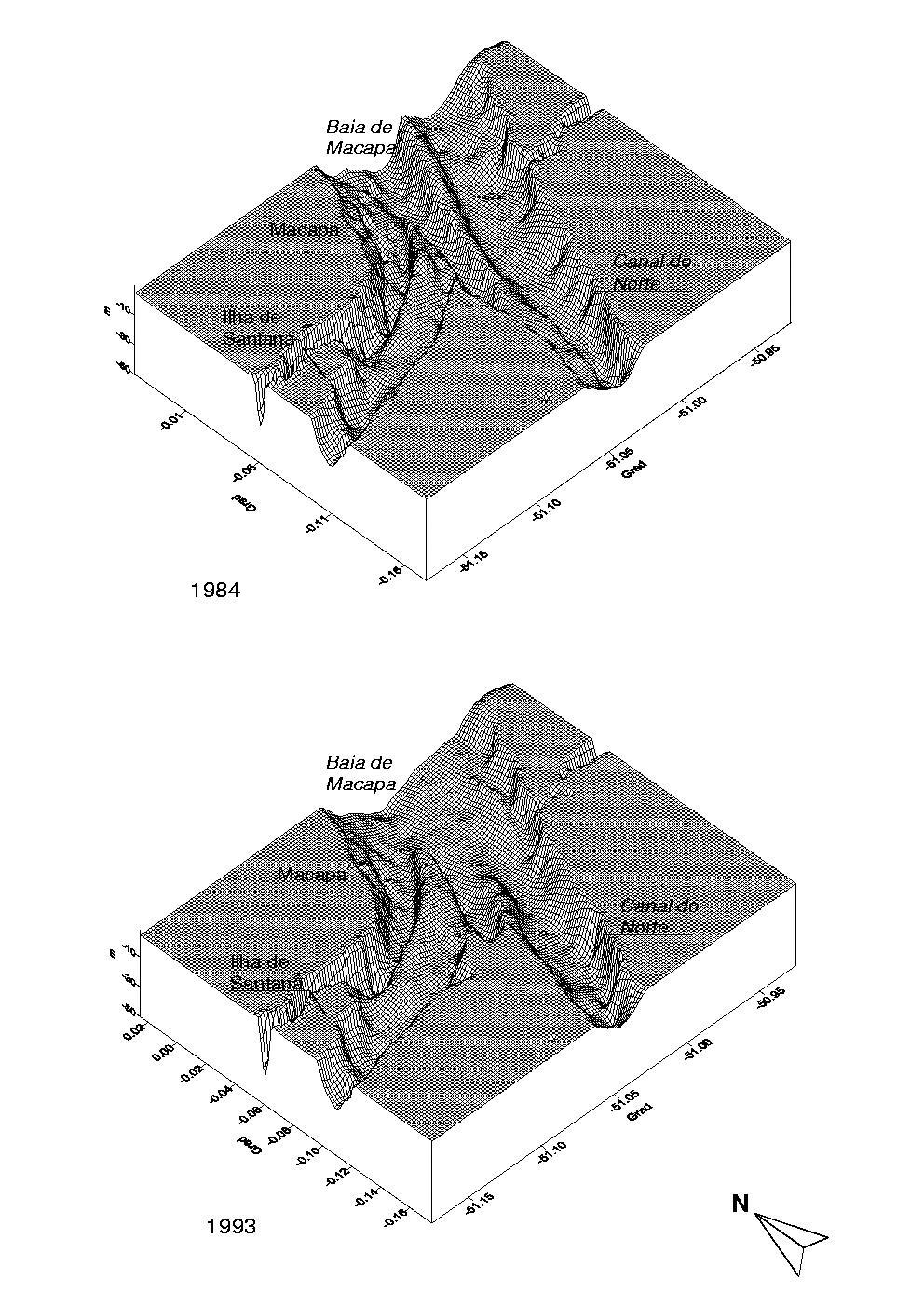

Darstellung der Amazonas-Mündung im Jahre 1984 und 1993 als Gitternetz sowie als schattiertes Reliefmodell. Das Gittermodell wurde 1995 aus digitalisierten Karten (AutoCAD) mit Hilfe von Surfer erstellt. Nach der Digitalisierung mit AutoCAD wurde die Beleuchtung und Schattierung mit Microstation 1995 durchgeführt.
